產品簡介：

JL4020直流系統綜合特性測試儀是嚴格按照DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、蓄電池容量等技術指標及試驗的規定及技術要求自主試驗研制成功的直流電源綜合檢測裝置。

本裝置zui大的特點是體積小、重量輕，適合220V直流系統檢測，并能全自動實時在線快速準確的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數、效率特性、電池放電容量等，并可對電池的多項測量結果和曲線顯示生成報表，并進行綜合計算分析，準確判別。

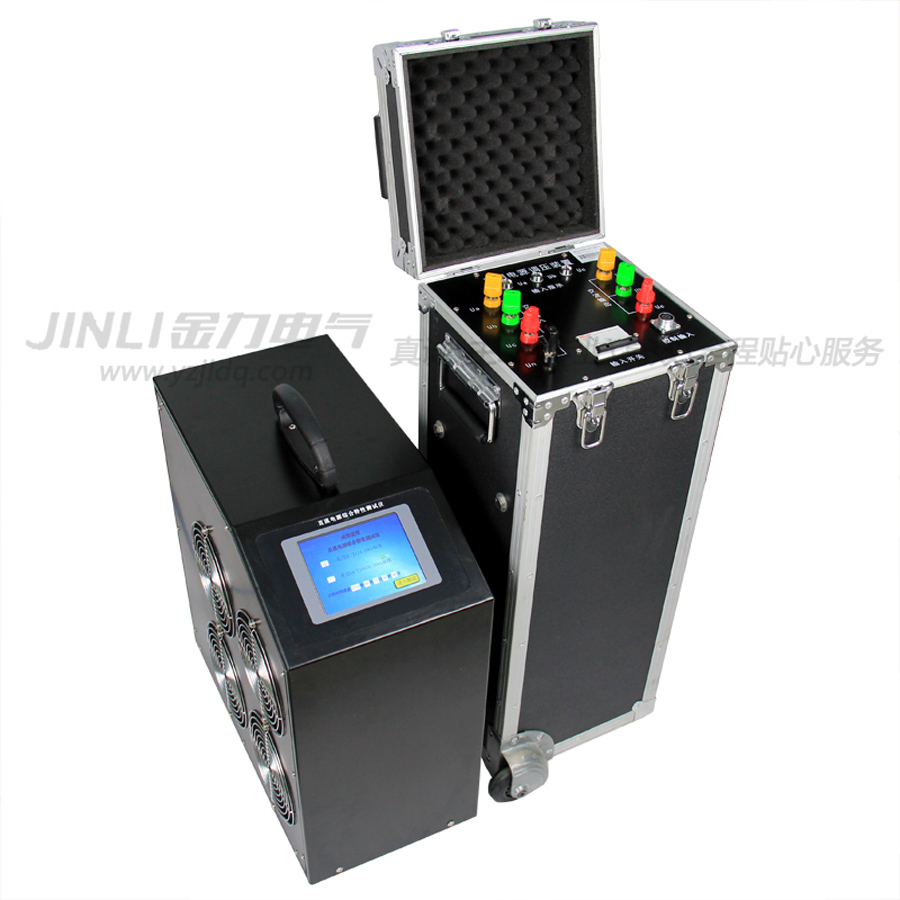

JL4020直流系統綜合特性測試儀是一套適合于電力系統變電所（站）使用的移動式直流電源微機檢測裝置，采用zui新型微處理機為主機，配備觸摸屏等設備。

大量的實際應用表明：該裝置具有功能完善、抗干擾性強、可靠性高、透明度好、結構簡單、攜帶方便等優點。

產品特性：

◆ 全自動型測試，裝置按菜單方式完成各種試驗功能。

◆ 主機系統采用新型高速微處理器及大規模集成電路(CPLD)，可靠性高，性能優良。

◆ 主機上配置觸摸屏顯示裝置，用戶可以通過主機直接操作，也可以選擇通過計算機對儀器進行控制操作。

◆ 采用進口彩色觸摸屏操作及顯示方式,無需按鍵,用戶可以直接在屏幕上進行操作,方便簡單.

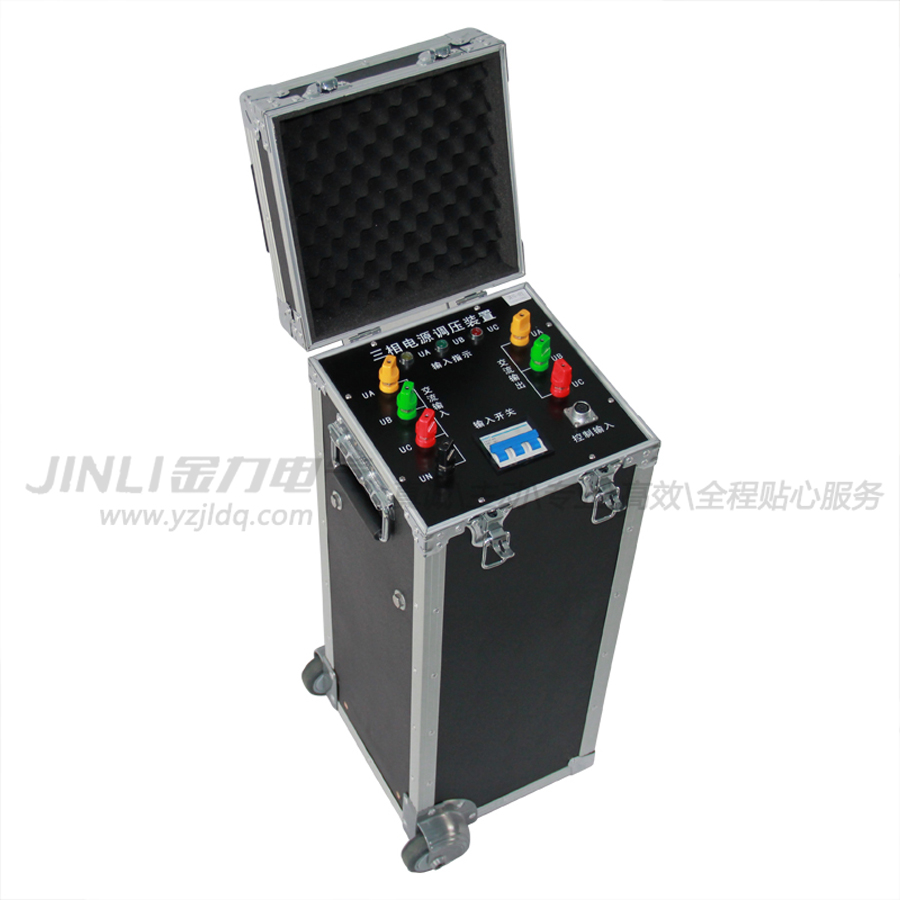

◆ 采用三相自動數控調壓器，輸出精度高、功率大，電壓穩定度高。

◆ 整套儀器完全一體化實現,調壓器和放電負載不需分體，大大減小了整套儀器的體積和重量，方便攜帶和操作。

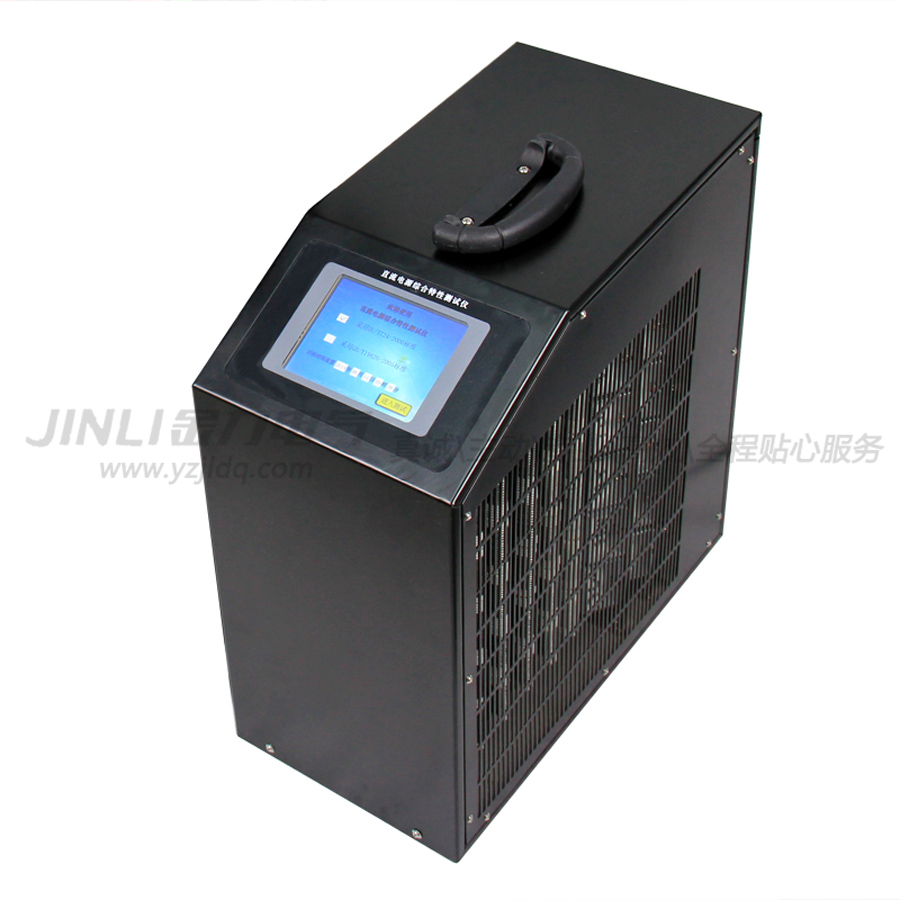

◆ 采用新型合金材料為負載，負載能力強，精度高，體積小，重量輕，放電無明火。結構上采用一體化設計，攜帶方便。

◆ 負載電阻采用8421碼有序排列，可任意組合為用戶所需的負載。

◆ 對蓄電池放電采用恒流放電，恒流能力強，恒流精度高，電流始終保持不變。

◆ 完全不需改變充電機設置便可對充電機進行測試，防止誤操作，保證AQ性。

主要功能：

1、電壓穩定精度及紋波系數測試

自動測試直流電源的負載電流、直流電壓、穩壓精度、紋波系數、充電機效率等參數。

2、直流穩定精度功能

自動功能測試充電電壓、負載電流、穩流精度、脈沖峰值、脈沖谷值、電壓平均值、穩壓精度、輸出電壓波動極限值、穩流精度等參數。

3、放電測試功能

測試放電全過程，放電完成后，根據記錄描述放電曲線。

4、放電報警功能

在放電過程中，如電池組端電壓小于報警電壓，裝置音響報警提示用戶，并在界面顯示報警信息。

5、自動終止放電功能

若在放電過程中，如電池組端電壓小于終止電壓，為防止過放電，程序即可終止放電，裝置聲音報警提示用戶，并在界面顯示報警信息。

6、手動終止放電功能

若在放電過程中，如用戶需要終止放電可在界面選擇“終止放電”鍵，程序即可終止放電。

7、時鐘顯示及對時功能

實現時間和電流關系，確定安時計。

產品參數：

工作電源：交流220V±15％   頻率50HZ

環境溫度：-20℃＋55℃

三相調壓裝置額定功率：9KVA，額定電流：15A

額定放電電流：≤30A

A/D精度：≤0.1％

外型尺寸及重量：尺寸：550×250×430（㎜），重量：25kg

適用電壓等級： 220V/110V兼容

數據記錄：內存大于256M

接口方式：USB和RS232同時自帶

工作時間：連續不間斷
