產品簡介：

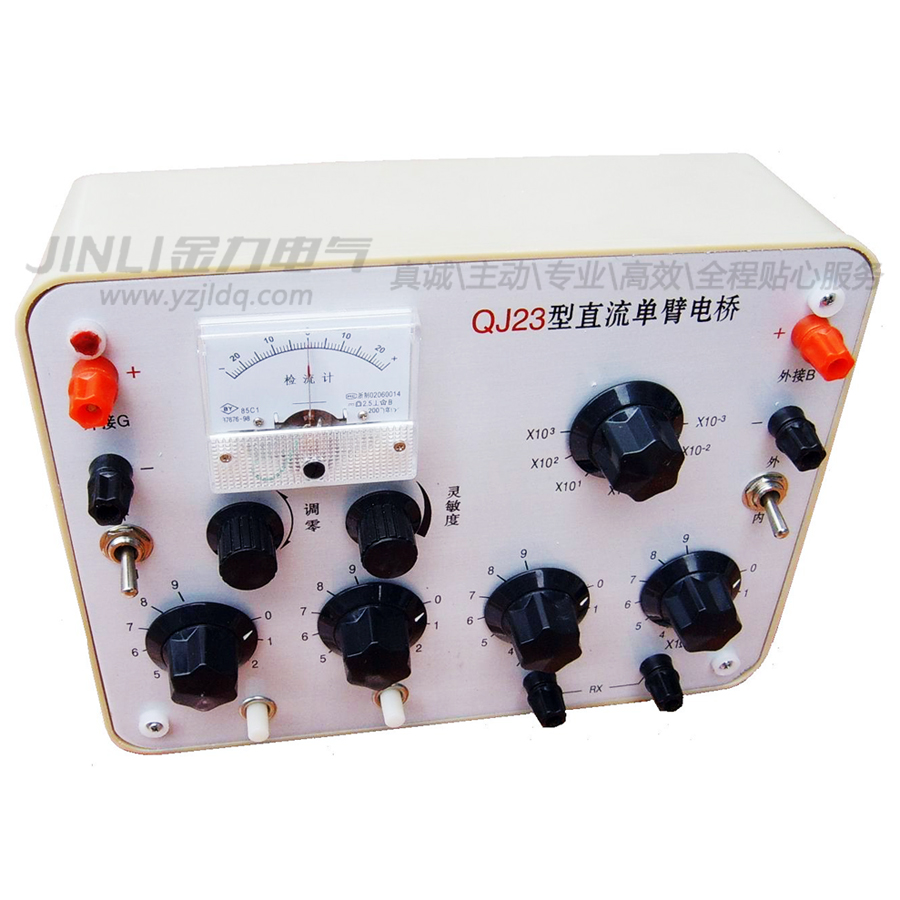

QJ23型直流單臂電橋采用惠斯登電橋線路。在其范圍內的電阻極為方便，具有內附指零儀及電源，整個測量機構裝在金屬外殼內，輕便且便攜帶，適用于實驗室及現場使用。

產品特性：

1、本產品系一單電橋，主要由比例臂、比較臂、放大臂、指零儀及電池組等組合而成。

2、比較臂由四個十進盤組成，zui大可調11110歐，zui小步進為1歐。

3、放大器采用運算放大器，接在指零儀的輸入端，以提高指零儀的靈敏度。

4、所有線繞電阻均采用高穩定性錳銅電阻絲，以無感式繞制在磁骨加上。

5、QJ23直流單臂電橋性能穩定，靈敏度高，數據準確。

主要技術性能：

1.測量范圍

1Ω～9.999MΩ

2.準確度：0.2%

3. 內附指零儀：電流常數<6×10-5a>

4.電源：4.5V（2號干電池3節）

5.外型尺寸：225×175×115（㎜）

6.質量：2㎏

各量程主要參數：

注：“*”代表為提高儀器靈敏度，需外接電源。

量程倍率  有效量程（Ω）  準確度（%）  電源電壓（V）

X10-3  0~9.999  2  4.5

X10-2  0~99.99  0.2  4.5

X10-1  0~999.9  0.2  4.5

X1  0~9999  0.2  4.5

X10  0~99990  0.5  6*

X102  0~999900  0.5  6*

X103  0~499900  2  21*

0~5999000  2  36*
