產品簡介：

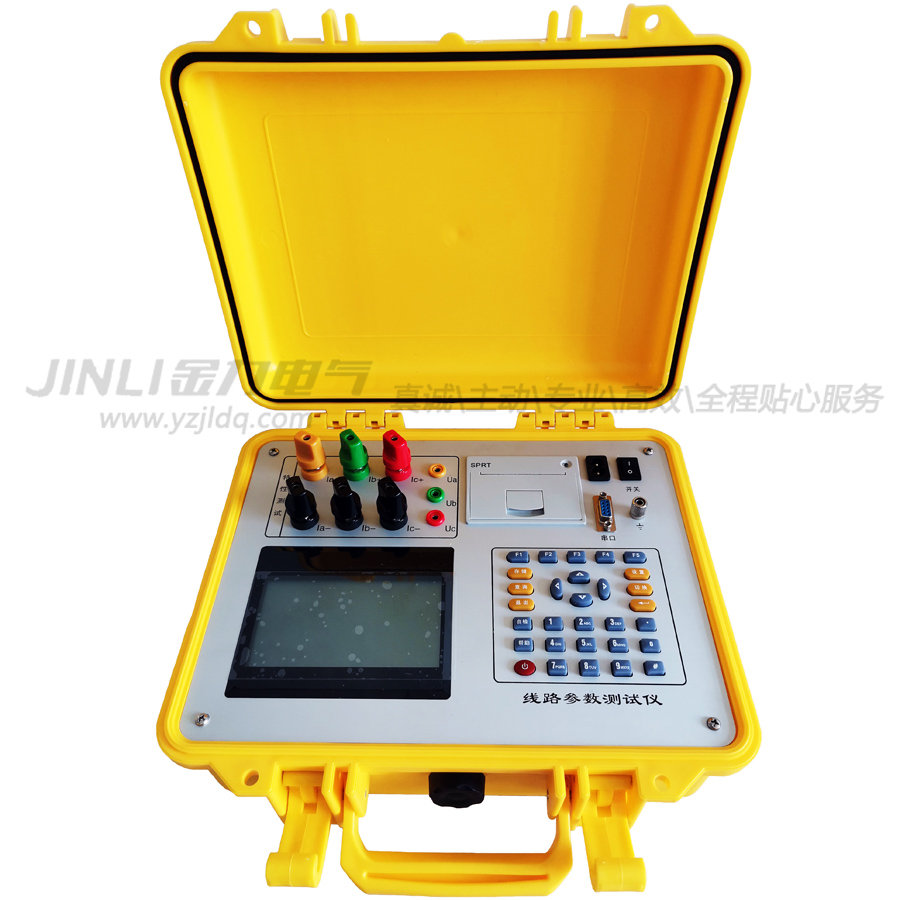

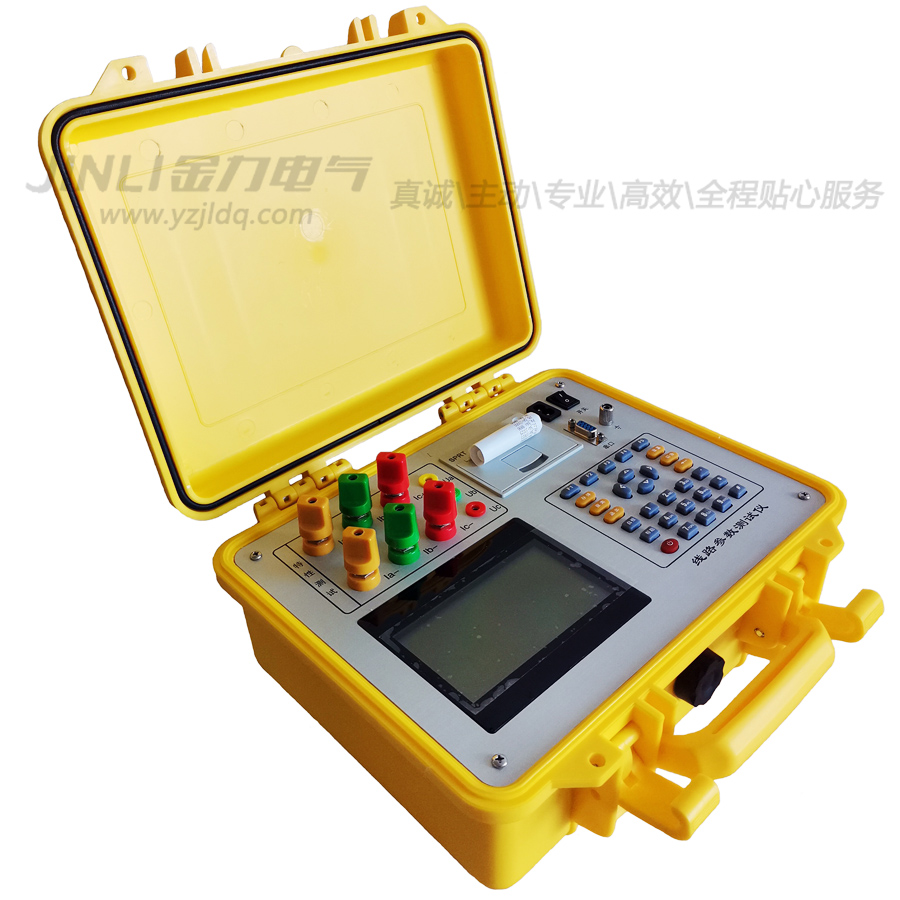

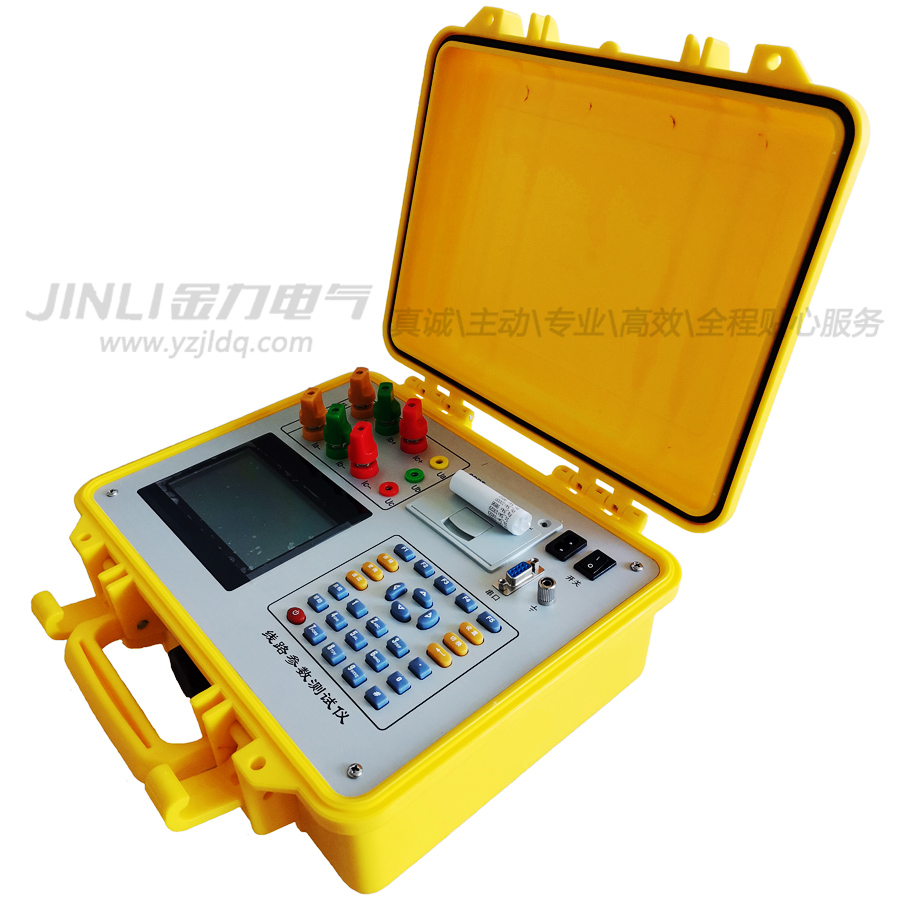

JL9004輸電線路工頻參數測試儀是我公司開發、研制的專門用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量線路參數的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級用戶的SX產品。

產品特性：

 ◆ 可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。

 ◆ 允許外接電壓互感器和電流互感器進行擴展量程測量。

 ◆ 電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

 ◆ 大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。

 ◆ 儀器配備了微型高速熱敏打印機，用戶可隨時將測試的數據通過微型打印機打印出來。

 ◆ 為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。

產品參數：

 ◆ 輸入特性

                 電壓測量范圍：0~750V 寬量限，一檔可保證精度。

                 電流測量范圍：0~5A~100A，軟件切換量程。

 ◆ 準確度

                 電壓、電流：±0.5%

                 功率：±0.5%（CosΦ>0.1），±1.0%（0.02

                 阻抗、容抗、感抗：0.5%

                 電阻、電容、電感、電導、電納：0.5%

 ◆ 工作溫度：－10℃~ +40℃

 ◆ 工作電源：交流160V~400V

 ◆ 絕緣：     ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

                   ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

 ◆ 體積：32cm×24cm×13cm

 ◆ 重量：3Kg
