產品簡介：

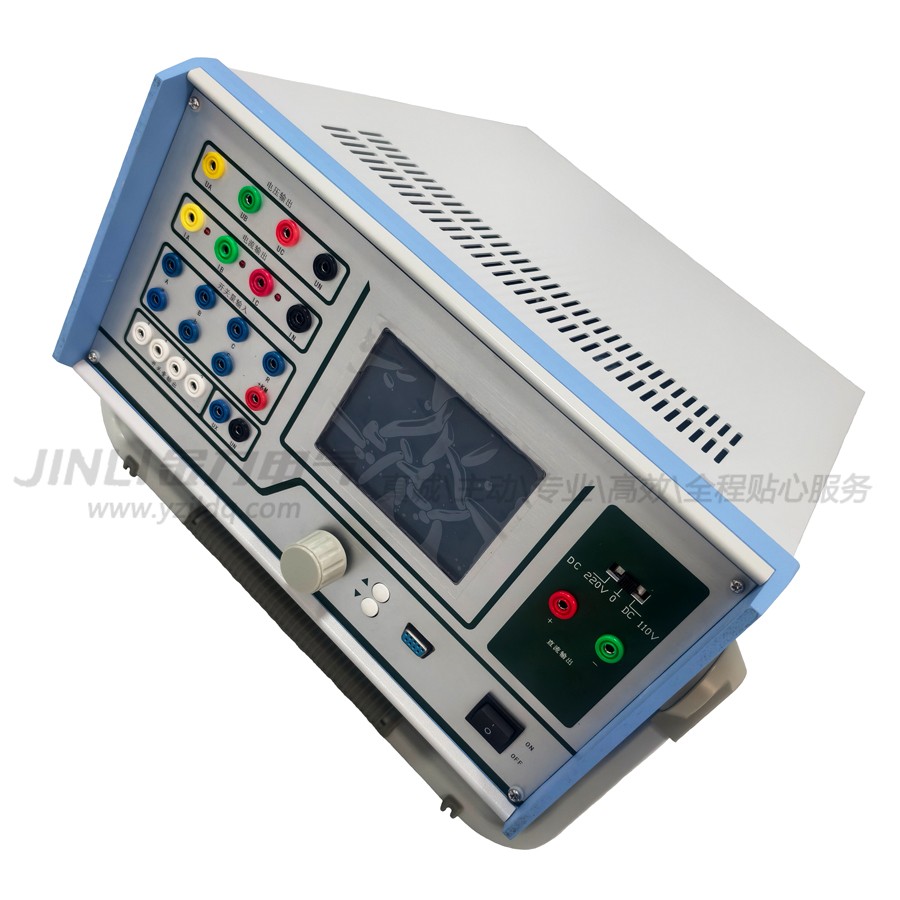

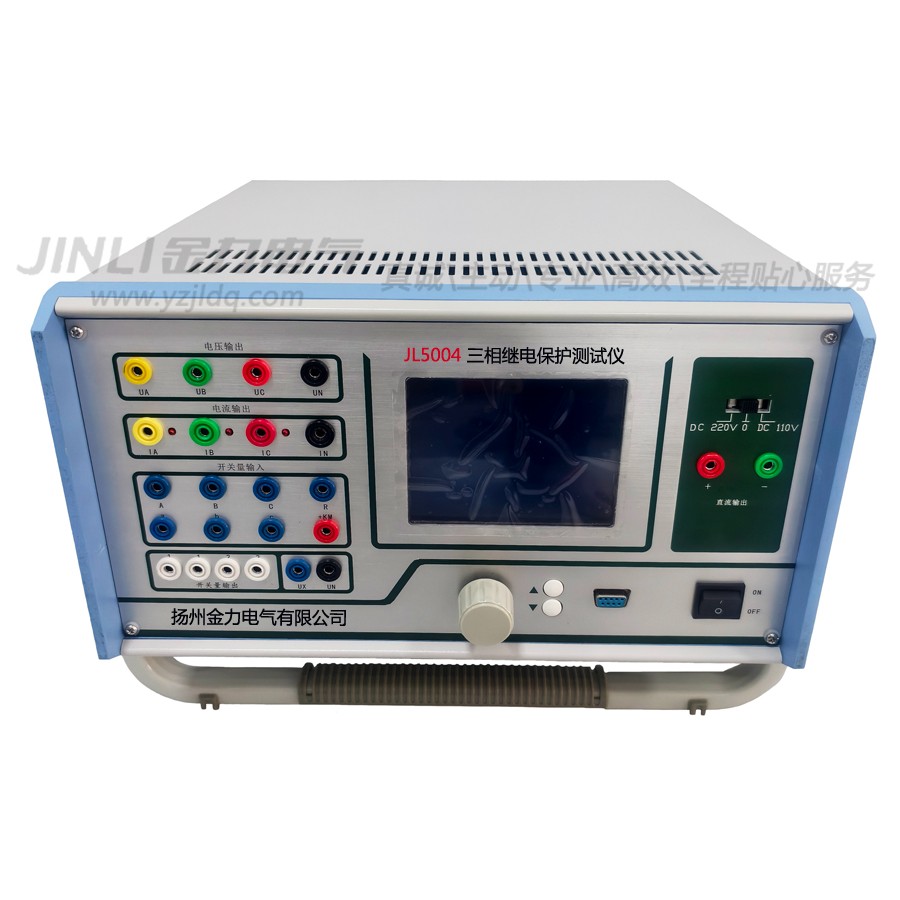

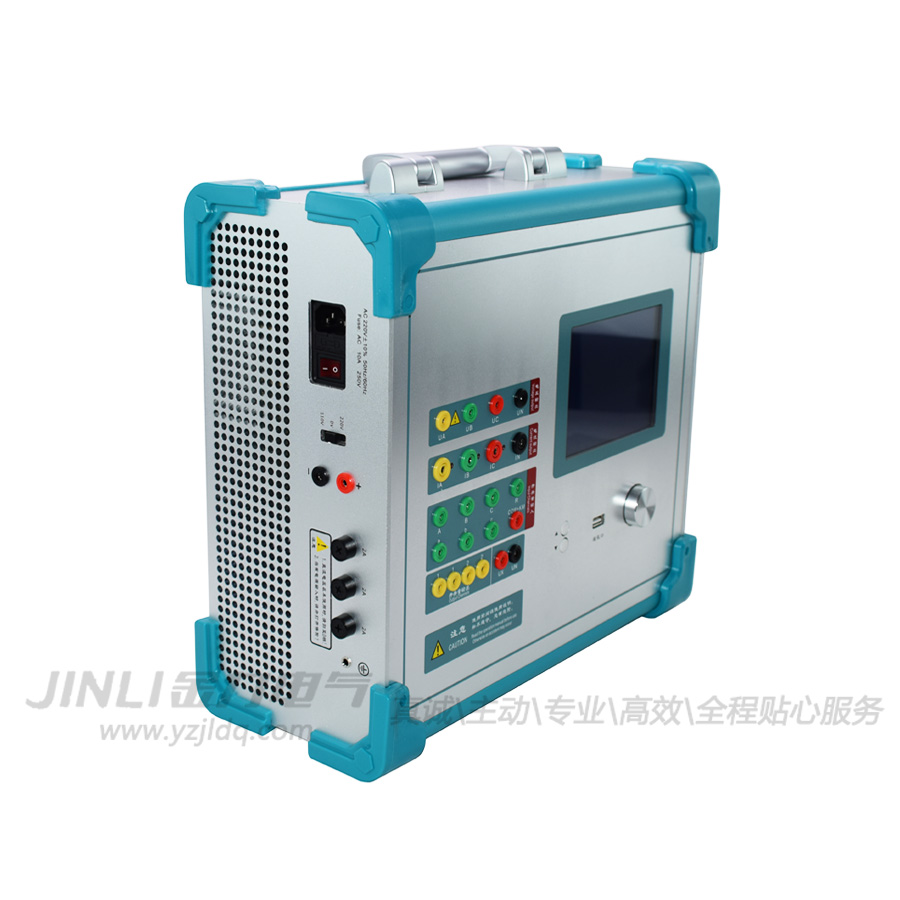

◆ 標準的4相電壓3相電流輸出：JL5004三相繼電保護測試儀具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三相可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
◆ 單機操作方便：單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
◆ 雙操作方式，聯接電腦運行：通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
◆ 軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
◆ 開關量接點豐富：繼電保護測試儀為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
◆ 大屏幕LCD顯示屏：本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

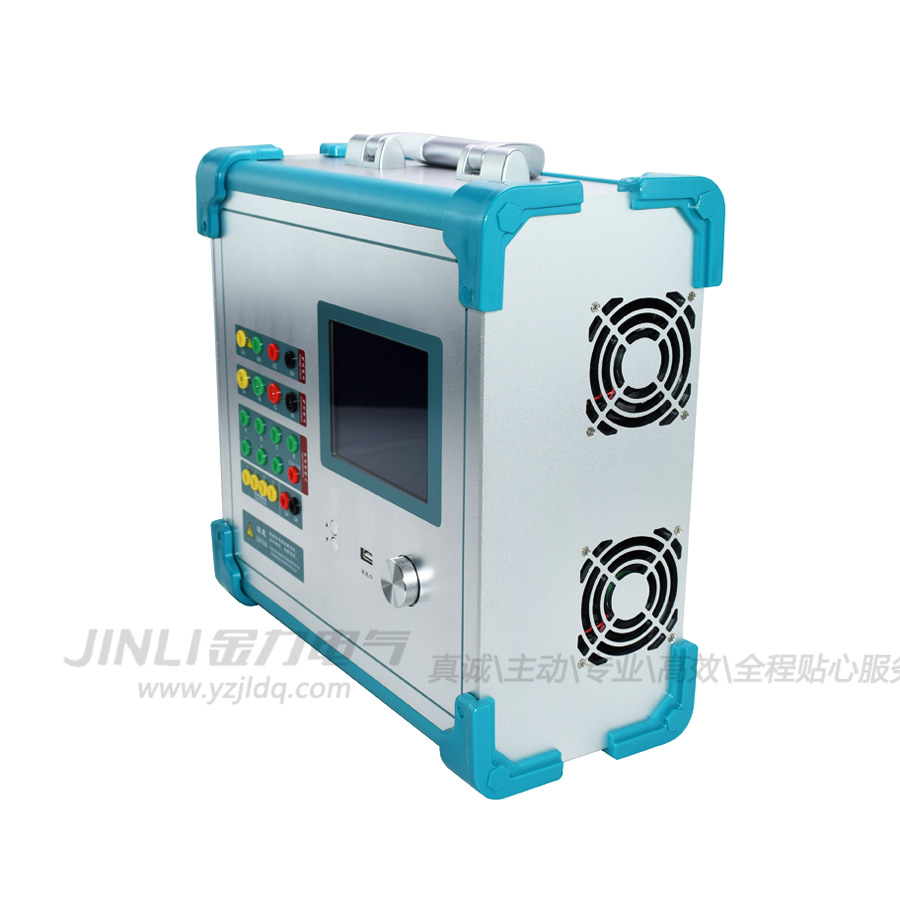

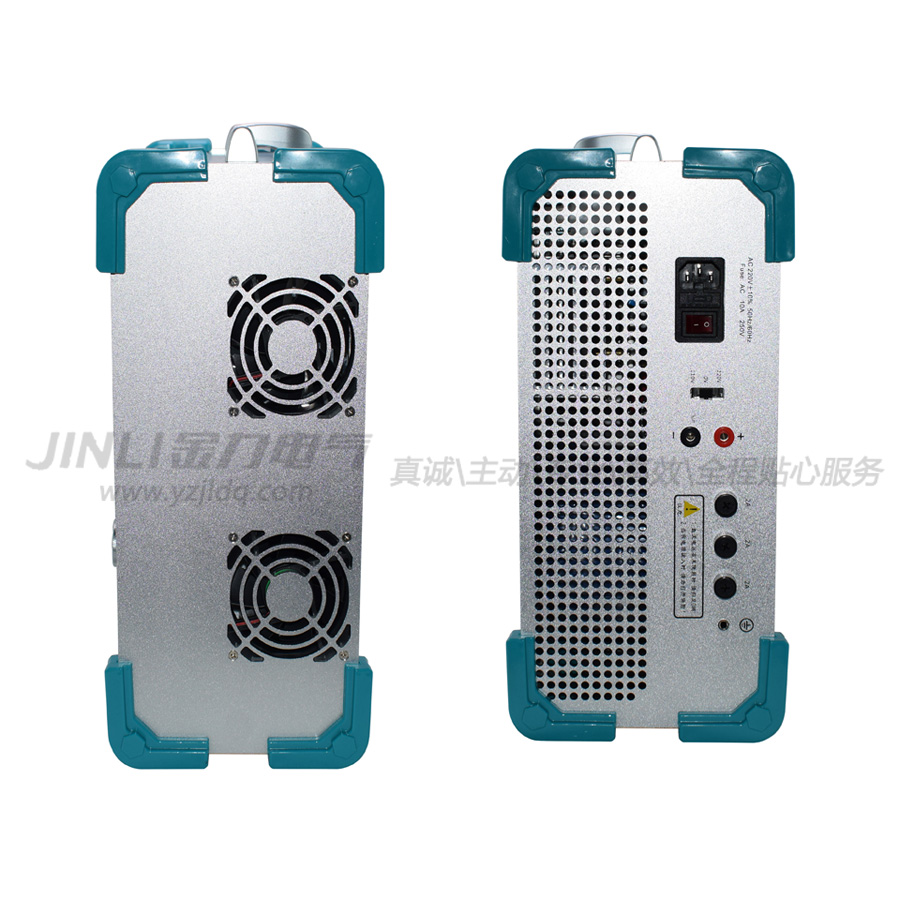

◆ 自我保護：采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
◆ 具有獨立直流電源輸出：裝置設有一路110V 及 220V可調直流電源輸出。
◆ 性價比高：屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
產品參數：
◆ 交流電流輸出
輸出精度   繼電保護測試儀：0.5級
相電流輸出（有效值）     0～40A
三相電流輸出（有效值）   0～120A
相電流長時間允許工作值（有效值） 10A
相電流輸出功率           420VA
三相電流輸出時輸出功率   900VA
三相電流輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數           1～20 次
◆ 直流電流輸出
輸出精度   0.5級
電流輸出   0～±10A / 每相，0～±30A / 三并
輸出負載電壓   20V
◆ 交流電壓輸出
輸出精度   繼電保護測試儀：0.5級
相電壓輸出（有效值）    0～120V
線電壓輸出（有效值）    0～240V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數         1～20次
◆ 直流電壓輸出
輸出精度   0.5級
相電壓輸出幅值   0～±160V
線電壓輸出幅值   0～±320V
相電壓/線電壓輸出功率   70VA / 140VA

◆ 開關量及時間測量
