產品簡介：

  JL1112 驗電器支架測試裝置，是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發布實施。圖二、三的要求進行設計、研制、開發形成產品，有利于驗電器功能準確檢驗，便于試驗人員操作。

  JL1112 驗電器支架測試裝置：分別適用于10KV及35KV。66KV、110KV、220KV、330KV。只需將圖一，H1，H2，H3及表一和圖二，H1，H2，H3和表二按規定調到適當位置。

表一   帶接觸電極延長段的驗電器

 圖一   帶接觸電極延長段的驗電器

表二   不帶接觸電極延長段的驗電器

圖二   不帶接觸電極延長段的驗電器

  若需要檢測500KV及以上電壓驗電器功能，可根據用戶要求另行設計訂制。

  使用說明（見裝置圖一，H1，H2，H3和裝置圖二，H1，H2，H3）

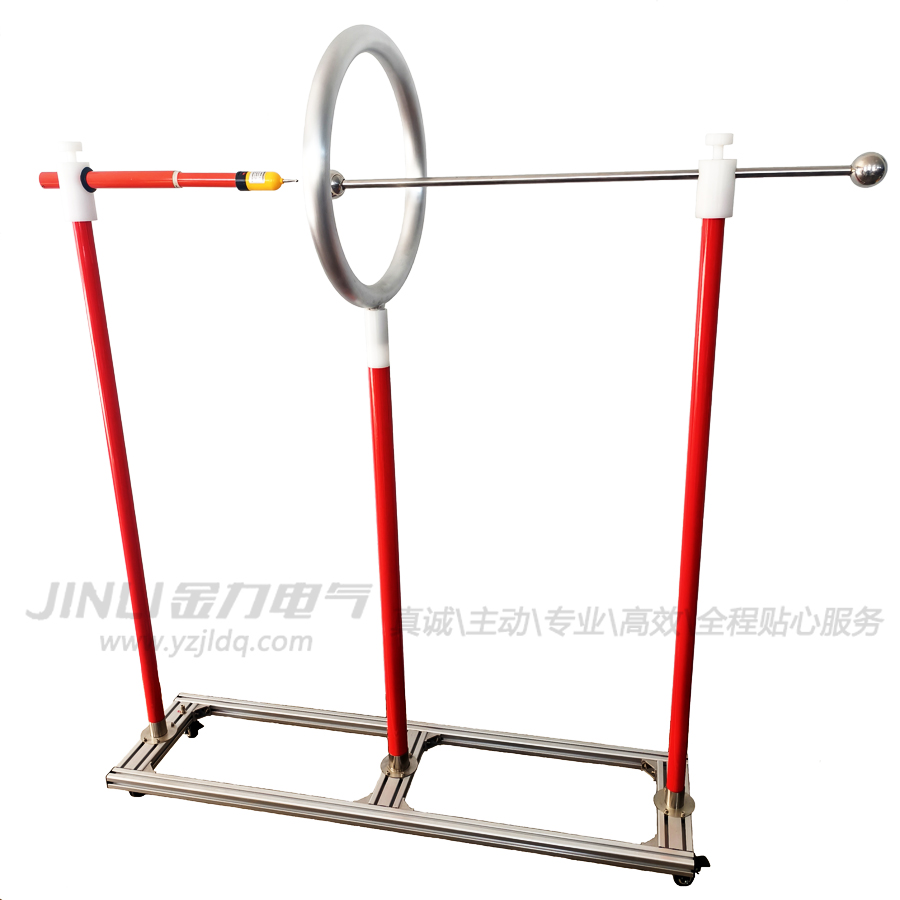

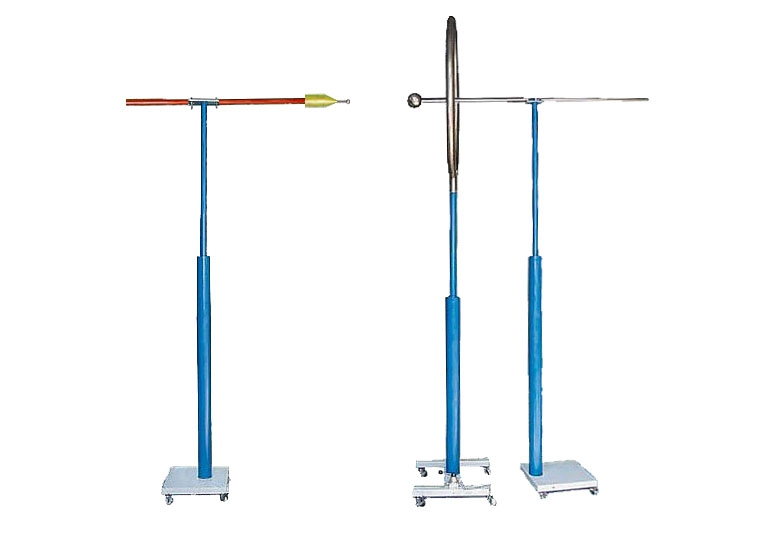

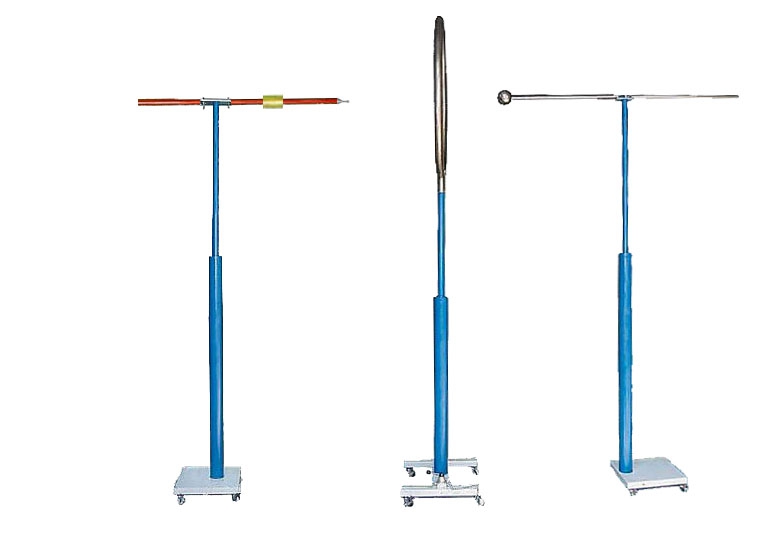

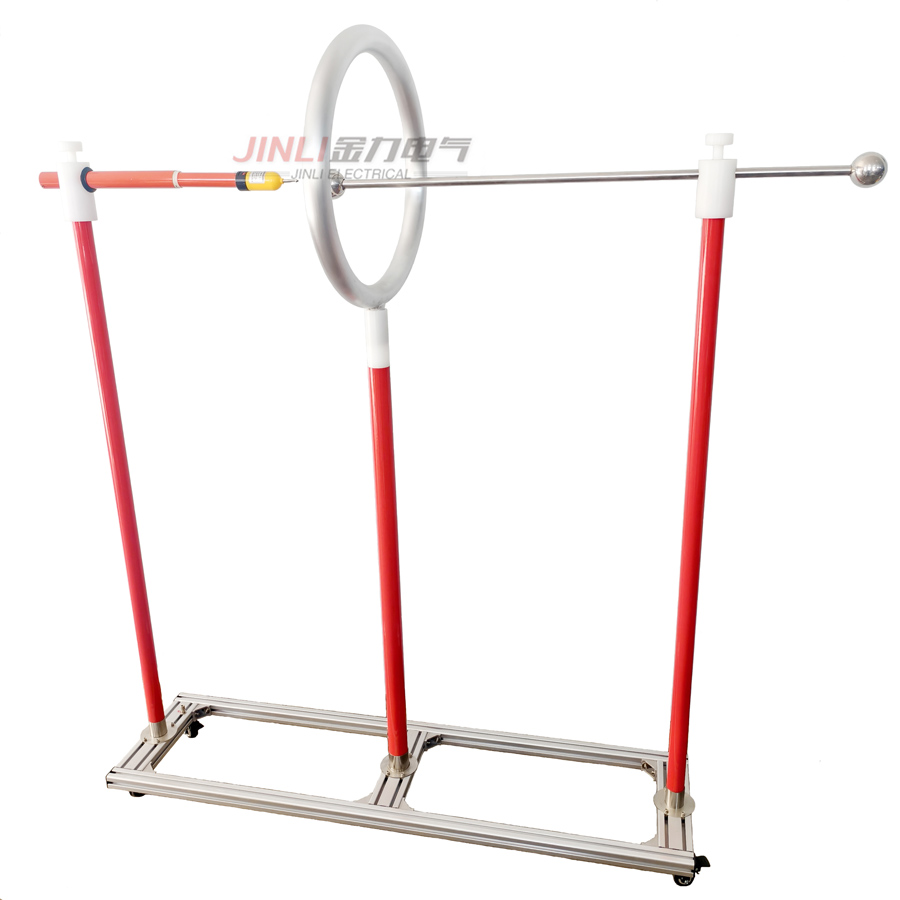

產品結構：

  H1為三節可伸縮絕緣管，每節約950mm長，收縮約950mm長，并在頂部裝有550mm金屬環。若用于10KV，35KV伸出兩節即可（見表一，二規定）高于1500mm，并在頂部裝有1050mm金屬環。若用于66—110KV，220—330KV伸出三節即可（見表一，二規定）高于2500mm。

  H2為多節伸縮絕緣管，頂部分別（可換）直徑?60mm、100mm金屬球，在分別用于10KV，35KV及66—110KV，220—330KV（見表一，二規定）。

  H3為多節伸縮絕緣管，支撐驗電器板，調節與H2相應高度。
