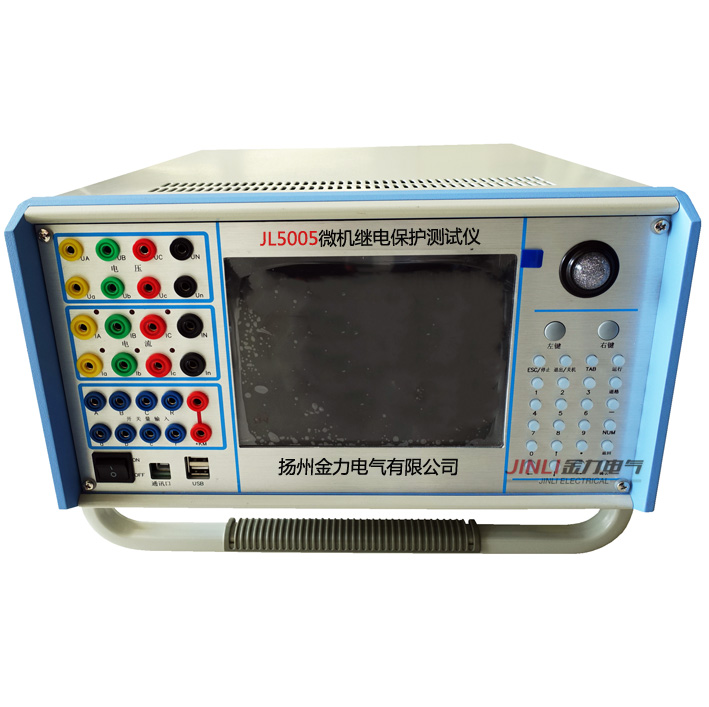

JL5005微機繼電保護測試儀開/關機步驟
一、JL5005微機繼電保護測試儀開機步驟
1、 首先將測試儀電源線插入AC220V電源插座上，開啟主機電源，工控機啟動Windows XP操作系統，啟動完畢后，主機自動進入測試儀軟件主界面。
2、 然后開啟功放電源開關，接好電流、電壓回路，有必要也要接好開入量，選擇相應軟件模塊進行試驗。
注意事項：
①當連接電流回路時，可能會出現打火現象，這是正常的，不必擔心。電流回路有20V左右的直流電壓。當回路短接后，此電壓自動消失。如果想不出現打火現象，可關閉功放電源開關，再接電流回路的線，接好以后再開啟功放電源開關，這樣就可避免出現打火現象。
②檢查接線是否正確。當電流開路指示燈亮起紅燈時，說明該相電流回路接線有誤；當電壓短路指示燈亮起紅燈時，說明該相電壓回路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓回路排除故障后，應關閉功放電源，暫停20秒后再開啟功放電源，這時，電壓短路燈沒有亮起紅燈，則說明接線正確。
二、JL5005微機繼電保護測試儀關機步驟
1、 首先關閉功放電源開關。

2、 然后關閉測試軟件菜單。在【開始】欄里點擊【關機】，當Windows操作系統提示【可以AQ關機了】后，再關閉主機電源，并撥下相關測試連接線，zui后將儀器裝入包裝箱。
