關于接地電阻測試儀的測量方法和測量原理

一、接地電阻測試儀

1.什么是接地？

接地是電路或設備與地之間的低電阻連接。任何電氣系統都需要正確接線和接地，以確保設備AQ運行。正確布線要求系統、所有負載和電路組件正確接地，并符合行業標準、IEEE 和其他公認的組織標準、指南和建議。

二、什么是接地電阻？

接地電阻是電流從接地裝置流入大地，然后通過大地流向另一個接地體或向遠處傳播時所遇到的電阻。它包括接地線與接地體本身的電阻，以及接地體與大地之間的接觸電阻。并且兩個接地體之間的接地電阻或接地體的接地電阻為無窮大。接地電阻的大小直接反映了電氣設備與“地”的良好接觸程度，也反映了接地網的規模。在單點接地系統和強干擾的情況下，可以采用輔助地電平的測量方法進行測量。

1、保護接地：電氣設備的金屬外殼、混凝土、電桿等，可能因絕緣損壞而帶電。接地設置是為了防止這種情況危及人身AQ。

2、防靜電接地：對易燃燃油、TR氣儲罐及管道、電子設備等進行接地，以防止靜電危害的影響。

3、防雷接地：為了將雷電引入大地，將防雷設備（避雷針等）的接地端接地，以消除雷電過電壓對電氣設備、人身財產和接地的損害，也稱為過電壓保護接地。

三、接地電阻測量的幾種方法

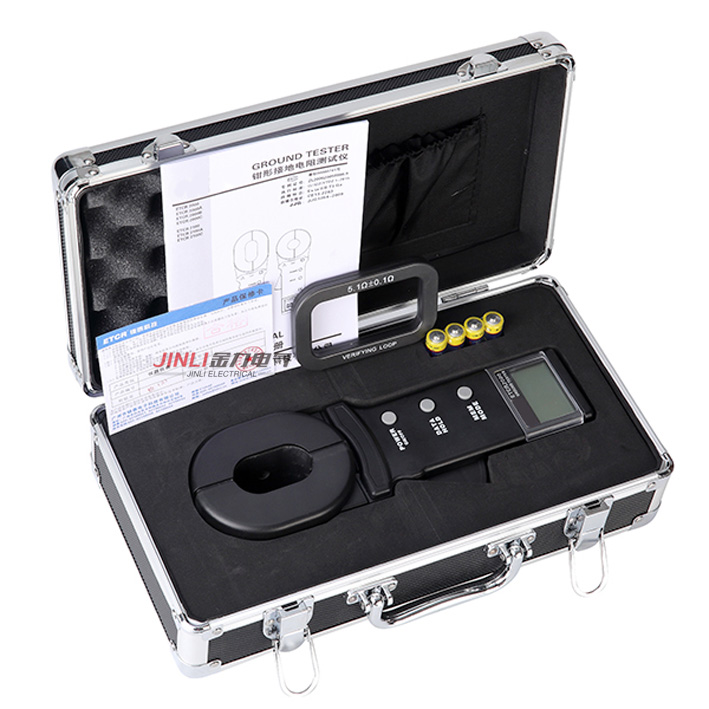

1、單鉗測量

測量多點接地中各接地點的接地電阻，切勿斷開接地連接，以防發生危險。

適用于：多點接地，不可斷開，測量各接地點的電阻。

2、兩線法

條件：必須有已知良好接地，測量結果為測量接地與已知接地的電阻和。如果已知地的電阻遠小于被測地，則測量結果可以作為被測地的結果。

適用于：密集的建筑物或水泥地面等密封條無法打樁的區域。

3、三線法

條件：必須有兩個接地棒：一個輔助接地和一個探針電極。每個接地電極之間的間距為 5 到 10 米。原理是在輔助地和被測地之間加電流，測量被測地和檢測電極之間的電壓降，測量結果包括測量電纜本身的電阻。

適用于：基礎接地、工地接地和防雷接地。

4、四線法

與三線法基本相同，但在測量低接地電阻時代替三線法，消除了測量電纜電阻對測量結果的影響。測量期間 E 和 ES 必須單獨直接連接到被測地。該方法是所有接地電阻測量方法中zui準確的。

5、雙夾法

條件：多點接地，無輔助地樁，單接地測量。

接線：用廠家的電流夾連接相應的插座，將兩個夾子夾在接地導體上，兩個夾子的間距應大于0.25米。
