了解串聯諧振相關電路知識？

　　由于諧振電路具有良好的選擇性，在通信與電子技術中得到了廣泛的應用。比如，串聯諧振時電感電壓或電容電壓大于激勵電壓的現象，在無線電通信技術領域獲得了有效的應用，例如當無線電廣播或電視接收機調諧在某個頻率或頻帶上時，就可使該頻率或頻帶內的信號特別增強，而把其他頻率或頻帶內的信號濾去。

　　串聯諧振電路實驗的實驗原理：

　　在串聯電路中，若取電阻R兩端的電壓U2為輸出電壓，則該電路輸出電壓與輸入電壓之比為：U2 / U1 =R / [R+j（ωL－1/ωC）]

　　=R /√R2+(ωL－1/ωC)2∠tg-1(ωL－1/ωC) / R

　　由上式可知，輸出與輸入電壓之比是角頻率ω的函數。當ω很高和ω很低時，比值都將趨于零，而在某一頻率ω=ω0時，可使ω0L－1/ω0C =0，輸出電壓與輸入電壓之比等于1，電阻R上的電壓等于輸入電源電壓達到zui大值，電路阻抗zui小，電抗為零，電流達到zui大且與輸入電壓同相位。

　　在串聯諧振電路中，當外加頻率等于其諧振頻率時其電路阻抗呈純電阻性,且有zui少值,它這個特性在實際應用中叫做陷波器。當外加頻率高于其諧振頻率時,電路阻抗呈感性,相當于一個電感線圈。當外加頻率低于其諧振頻率時,這時電路呈容性,相當于一個電容。

　　應用串聯諧振電路的原理生產出的串聯諧振試驗裝置產品有以下優點：穩定性、可靠性高。自動調諧功能強大。支持多種試驗?zāi)Ｊ健Ｏ到y(tǒng)支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ健１Ｗo(hù)功能完善，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

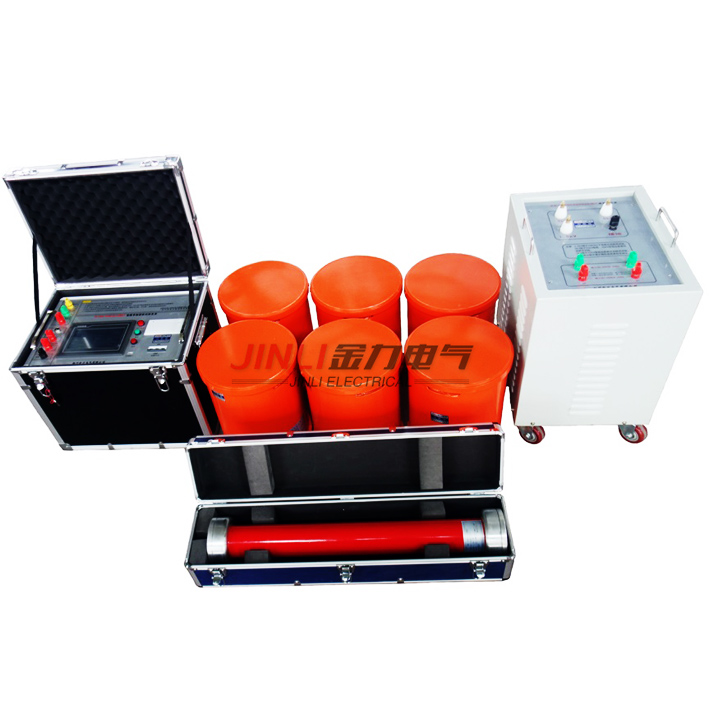

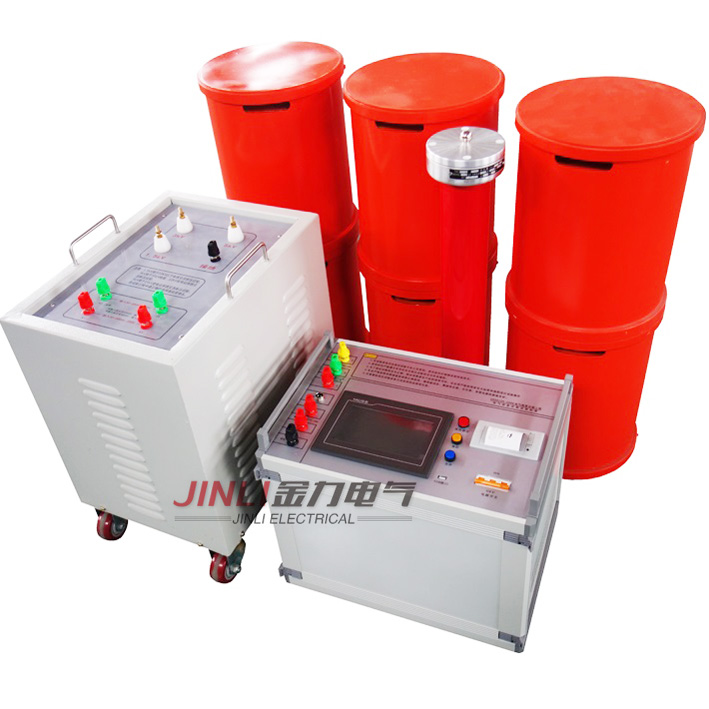

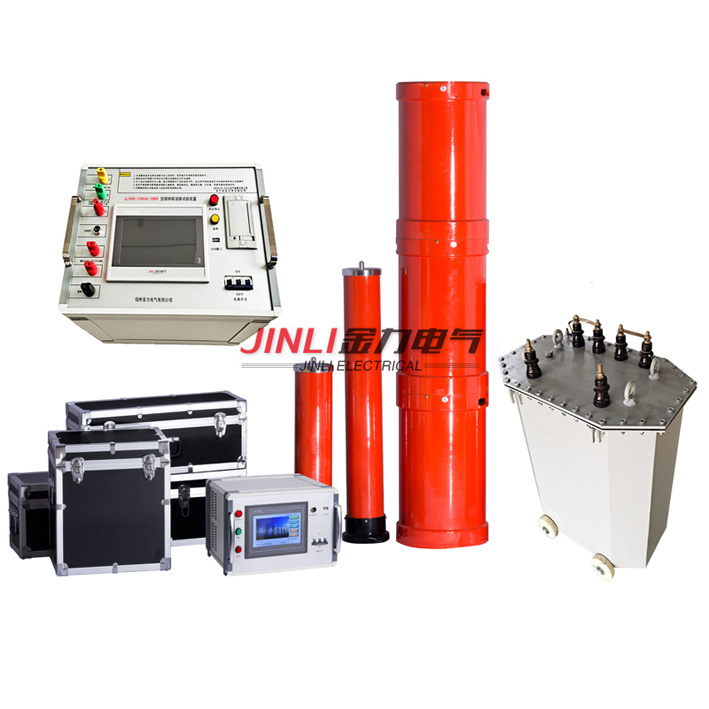

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
