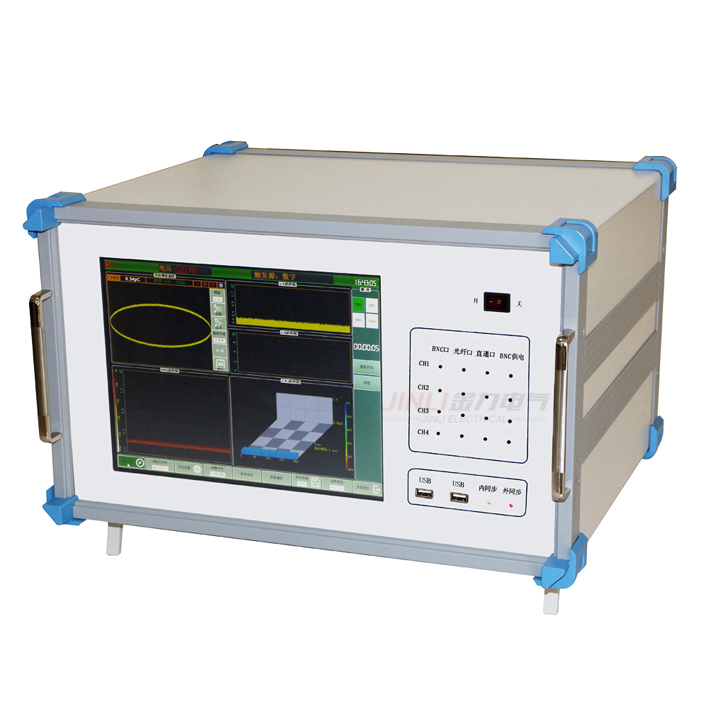

超聲波局部放電檢測儀雙通道測量方法

超聲波局部放電檢測儀雙通道測量方法，在用兩個通道進行檢測的情況下可以連接兩個傳感器，在用兩個通道進行檢測的情況下需要同時接通兩個信道并分別設定，可以將信道1設定為TEV，將信道2設定為USS。

超聲波局部放電檢測儀雙通道測量方法

1、接線

復合式TEV傳感器連接方式

取下1根BNC-SMA同軸電纜，將BNC端連接到主體CH1通道BNC傳感頭上，將SMA端連接到復合電視傳感器輸出端上。

超聲波傳感器連接方式

取下1根BNC-SMA同軸電纜，將BNC端連接到主體CH2通道BNC傳感頭上，將BNC端連接到超聲波傳感器BNC傳感頭上。

2、主機設定

打開主機，點擊CH1進行選擇，選擇當前通道為通道1，點擊“MENU”菜單欄，按下F1鍵，選擇“放電檢測”為TEV，按下F2鍵，選擇“輸出電壓”和“單位” 用復合式TEV傳感器進行檢測需要輸出電壓。

單擊CH2，選擇當前通道為通道2，單擊“菜單”鍵，在菜單欄上按F1鍵選擇“放電檢測”為USS，按F2鍵設定“輸出電壓”和“單位” 用超聲波傳感器進行檢測需要輸出電壓。

3、開始測量

單擊“AUTORANGE”按鈕后，按鈕上的黃燈點亮時主體開始測量。

AUTORANGE打開

點擊后主機進入自動觸發狀態，通道1顯示當前復合型TEV傳感器檢測出的放電信號，通道2顯示當前超聲波傳感器檢測出的放電信號。 此時焦點位于CH1時，顯示畫面上主要顯示檢測CH1時設定的數據，此時焦點位于CH2時，顯示畫面上主要顯示檢測CH2時設定的數據。

開關盤局放測試主機檢測到的放電信號過大時，顯示畫面上顯示的數值變為紅色，傳感器變為飽和狀態。

4、測量

測量及背景參考手冊相關內容。

5、保存

需要用多功能站位測定器進行檢測，保存當前檢測的放電信號時，需要準備存儲卡存儲模式。

保存圖像：單擊“SAVE/RECALL”，保存/調用菜單欄，然后單擊與“圖像”對應的F5鍵進行保存。 此時的放電信號被保存在u盤中。 檢測結束后，可以將U盤插入電腦，打開檢測時存儲的放電信號波形的圖像。

6、關閉

檢測完成后，點擊“AUTORANGE”按鈕關閉自動觸發器，則該鍵的指示燈熄滅。 關閉自動觸發器后，菜單欄彈出后，點擊“MENU OFF”關閉菜單欄即可。
