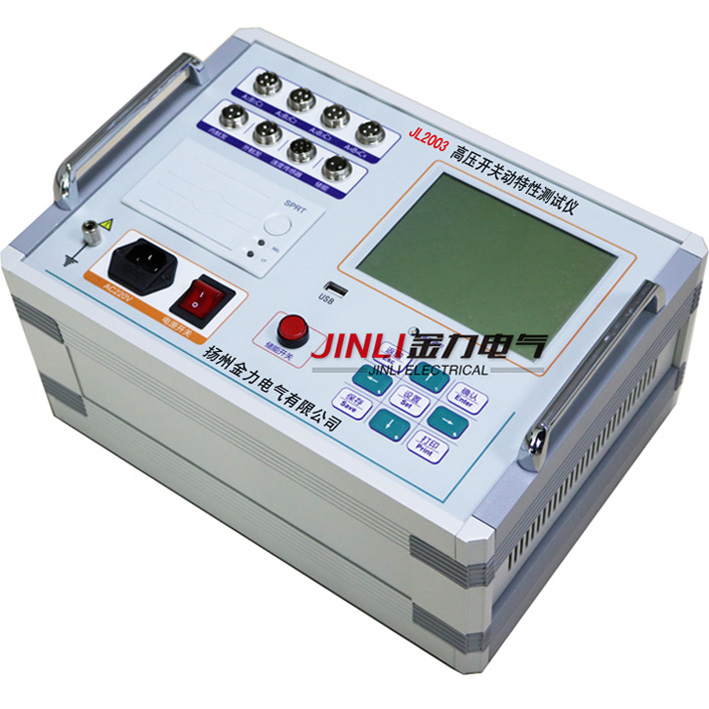

高壓開關測試儀測試現場常見技術問題及處理辦法
一、現場用儀器進行控制合、分閘操作時，開關不動作
1、現場合、分閘控制接線不正確或控制回路存在問題
處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書附錄二控制接線圖及說明重新接線。檢查控制回路，保證回路暢通。
2、儀器提示“輸出短路或負載過大，請關機檢查控制接線”
（1）控制接線錯誤，造成儀器輸出短路，致使短路保護功能啟動，儀器“合、分閘控制電源”無輸出。
處理辦法：關機后參見上述第1、1條重新檢查接線。
（2）現場線圈負載過大，儀器無法正常驅動
處理辦法：①對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的zui大帶載能力為20A。致使負載過大，儀器無法正常驅動。
現場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上，用儀器控制開關接觸器合上，用接觸器驅動開關合閘線圈，使開關動作。或者采用“外觸發”方式操作開關合閘。
②對于液壓和彈簧機構的開關，由于儀器對輸出電流大于6A時就默認為“負載過大”。請看一看或者用萬用表實測一下合閘線圈的電阻阻值，確認合閘線圈電流較大。然后請認真檢查接線，確認合閘輸出沒有短路，則取消儀器的短路保護功能進行試驗。（注：儀器的短路保護功能取消后，“合、分閘控制電源”輸出就不具備保護功能，如果此時控制電源輸出確實是短路狀態，則可能會造成儀器控制電源的損壞！請謹慎操作）
具體方法是：關機→按住   按鍵不放→開機，直到出現“釋放按鍵”畫面提示→松開   按鍵，短路保護功能取消。
注意：儀器只要重新關機或復位后，短路保護功能又重新啟動。
3、檢查儀器操作電源是否有直流輸出
用萬用表對儀器內部提供的操作電源進行電壓校驗檢查（參見本說明書5.1.1條的第⑨項）。如電壓輸出正常，則進行其它檢查;如無電壓輸出，則
（1）操作控制線上的保險管燒毀或控制線損壞。
處理辦法：更換新保險管或重新接好控制線。
（2）儀器內部電源損壞
處理辦法：用現場開關柜操作電源，采用“外觸發”方式進行操作。（參見本說明書6.2.②條操作介紹）同時通知本公司返廠維修或提供備用機。
4、開關機構存在保護閉鎖（如西門子、ABB開關）
處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉鎖。
②用現場操作電源，用“外觸發”方式試驗。
二、儀器做單合、單分測試時，開關動作了，但無數據顯示
1、地線未完全接好
處理辦法：認真檢查地線，重新緊固地線。
2、合閘線圈或分閘線圈的阻值太大，以致負載過小（一般線圈電流小于1A時，容易出現此種情況），使得儀器提前觸發，未采集到數據。
處理辦法：取消短路保護功能再試驗。（詳見第1、2②條如何取消短路保護功能）
3、合閘不出數據，則合閘控制回路損壞，分閘不出數據，則分閘控制回路損壞。
處理辦法：現場用好的那一路電源控制通道臨時測試。如合閘不出數據，那么就用分閘通道測試合閘，方法是，把分閘控制線（綠色、黑色線）接在合閘線圈上，用分閘控制來操作開關合閘測試過程。現場測試完成后返廠維修或通知本公司提供備用機。
高壓開關測試儀測試現場常見技術問題及處理辦法三、儀器做單合測試時，開關合上，馬上又分開。
1、開關控制回路有問題
處理辦法：認真檢查開關控制回路，排除故障。
2、合閘控制通道損壞
處理辦法：取下分閘控制線，只用合閘控制通道做試驗（詳見第二、3條的處理辦法），試驗完成后返廠維修。
四、打印機能走紙卻不能打印文字、圖形
高壓開關測試儀測試現場常見技術問題及處理辦法1、打印紙安裝反了
處理辦法：重新正確安裝熱敏打印紙。
2、熱敏打印機加熱頭壞了

處理辦法：返廠維修熱敏打印機加熱頭。
